电力储能系统的散热器是确保储能系统安全、高效运行的关键部件之一。其主要作用是将储能系统在运行过程中产生的热量及时散发出去，以维持系统在适宜的温度范围内工作。

电力储能散热器的作用

温度控制：

维持适宜工作温度：储能电池(如锂离子电池)在充放电过程中会产生热量，如果温度过高，会影响电池的性能、寿命甚至安全性。散热器的作用是将电池产生的热量及时散发，确保电池在最佳工作温度范围内运行。

防止热失控：在极端情况下，电池温度过高可能导致热失控，引发火灾或爆炸。散热器通过有效散热，降低热失控的风险。

延长电池寿命：

减少高温损伤：电池在高温环境下工作会加速老化，降低使用寿命。通过散热器降低电池温度，可以显著延长电池的使用寿命。

提高充放电效率：在适宜的温度下，电池的充放电效率更高，储能系统的整体性能也会更好。

保障系统安全：

避免过热故障：散热器能够有效降低系统温度，避免因过热导致的设备故障或损坏。

提升系统可靠性：稳定的温度环境有助于提高储能系统的整体可靠性，减少维护成本。

电力储能系统的散热方式

1、风冷散热

风冷散热是利用空气流动带走热量的一种散热方式。其具体实现方式包括：

自然对流散热：依靠空气自然对流带走热量，适用于低功率密度和小型储能系统。

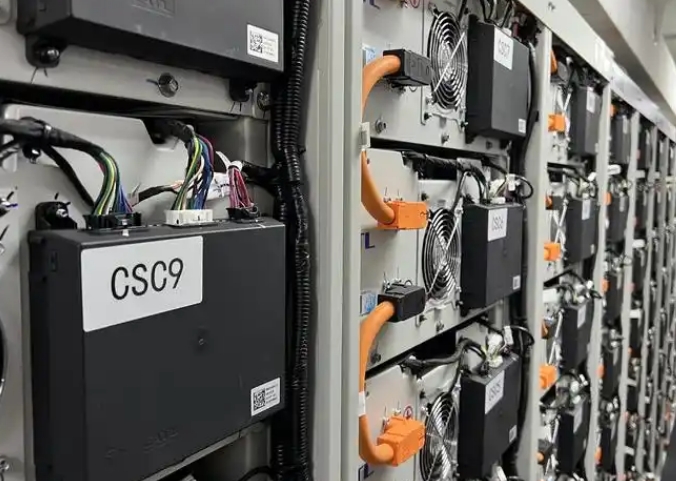

强制对流散热：通过风扇等设备强制空气流动，加速热量散发。这种方式散热效率较高，适用于中等功率密度的储能系统。

优点：成本低、结构简单、维护方便。

缺点：散热效率相对较低，受环境温度影响较大，噪音较大。

2、液冷散热

液冷散热是利用液体(如水、乙二醇、矿物油等)作为冷却介质，通过液体的循环流动带走热量。其具体实现方式包括：

冷板式液冷：将冷却液通过冷板与电池间接接触，通过冷板将热量传导到冷却液中，再通过冷却液循环将热量散发。

直冷液冷：冷却液直接与电池接触，减少热量传导的中间环节，散热效率更高。

浸没式液冷：将电池完全浸泡在冷却液中，冷却液直接吸收电池产生的热量，散热效率最高。

优点：散热效率高、占地面积小、噪音低。

缺点：系统复杂、成本较高、需要定期维护冷却液。

3、相变材料散热

相变材料(PCM)在相变过程中吸收或释放大量的热量，从而实现散热。其工作原理如下：

吸热过程：相变材料在从固态变为液态时吸收热量，从而降低电池温度。

放热过程：相变材料在从液态变为固态时释放热量，将热量传递到周围环境中。

优点：散热效率高、无机械部件、维护成本低。

缺点：相变材料的热导率较低，需要结合其他散热方式(如液冷或风冷)将热量导出。

4、热管散热

热管是一种高效的传热元件，其工作原理是利用液体在热端蒸发吸热、冷端冷凝放热的原理，实现热量的快速传递。其具体实现方式包括：

热管散热器：将热管与电池模块连接，通过热管将热量快速传导到散热器，再通过散热器将热量散发到空气中。

优点：散热效率高、结构紧凑、可靠性高。

缺点：成本较高、需要精确设计和安装。

5、智能化散热

随着传感器技术、大数据和人工智能的发展，智能化散热系统可以根据电池的实时温度、充放电状态等参数，自动调整散热策略。其具体实现方式包括：

温度传感器：实时监测电池温度。

智能控制系统：根据温度数据自动调整风扇转速、冷却液流量等参数。

优点：散热效率高、节能、适应性强。

缺点：系统复杂、成本较高。

电力储能系统的散热方式多种多样，每种散热方式都有其优缺点。实际应用中，通常会根据储能系统的功率密度、环境条件、成本等因素，选择合适的散热方式或组合散热方案。例如，对于高功率密度的大型储能系统，液冷散热或液冷与风冷结合的方式更为合适;而对于小型、低功率密度的储能系统，风冷散热可能是更经济的选择。
