密集突破!全球半导体设备产业大发展_pcim半导体展2026

半导体设备作为半导体产业链“工业母机”，半导体设备技术的迭代方向一定程度上决定了芯片产业走向。
各国在核心设备领域因2025年开始的人工智能、HPC、新能源汽车等下游产业爆发，全球半导体设备产业进入密集突破期。
迭代加速！先进制程、前道制造设备革新全面提速
SEMI发布的《年终总半导体设备预测报告》指出，2025年全球半导体制造设备总销售额预计达1330亿美元，同比增长13.7%，远超2024年1043亿美元的纪录，创下历史新高。而前道制造设备贯穿晶圆加工全流程，包含光刻、刻蚀、薄膜沉积、离子注入、化学机械抛光（CMP）、清洗、涂胶显影等关键装备，是技术壁垒最高、资本投入最大、验证周期最长的环节。随着制程向2nm及以下演进，高精度、高一致性、低损伤、高产能成为设备升级主线。
全球形成光刻机领域的EUV与DUV技术路线并行的格局。

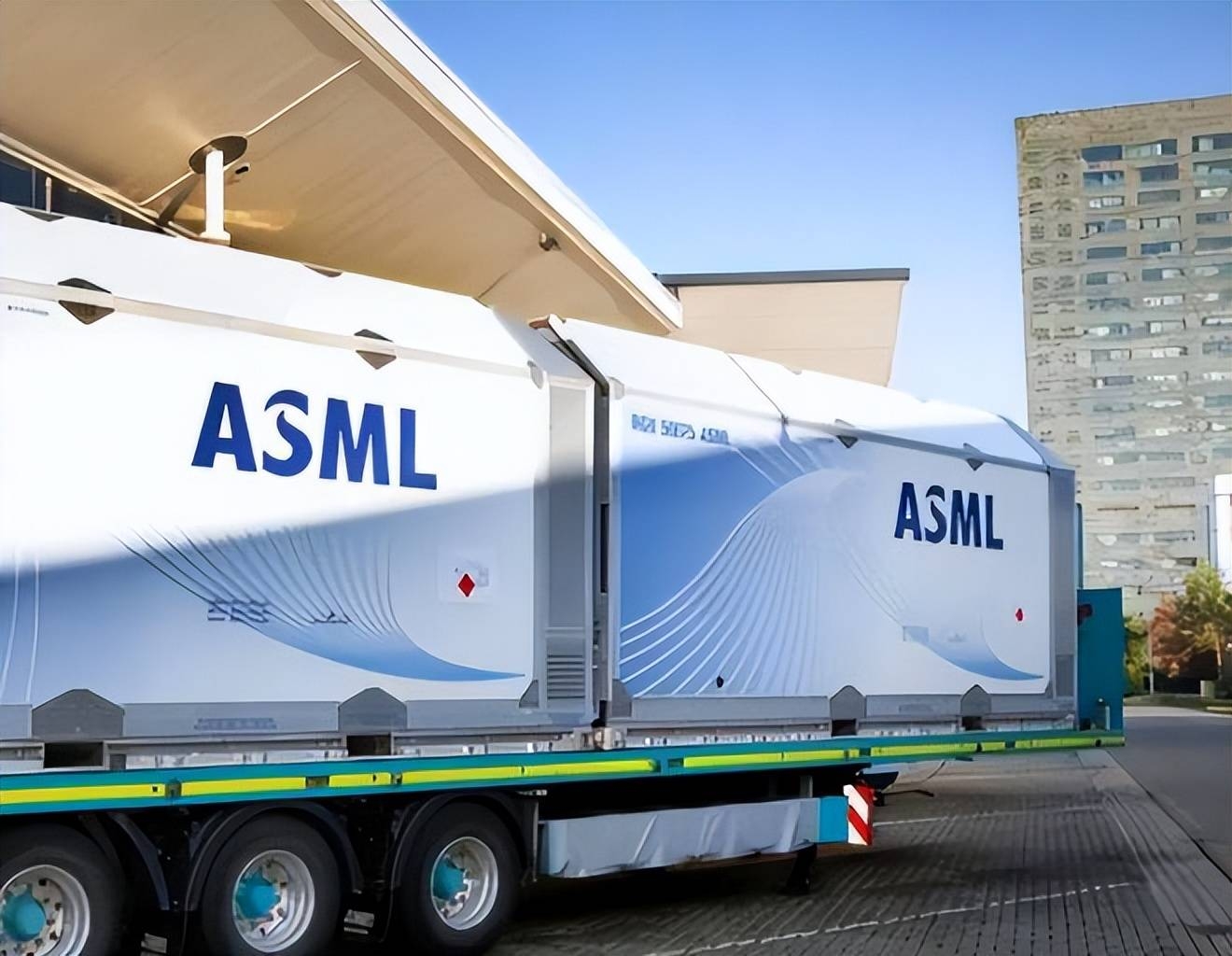

荷兰ASML是目前全球唯一实现EUV光刻机量产供应的企业，其新一代High-NA EUV（EXE 系列）采用0.55高数值孔径光学系统，分辨率达8nm，成像对比度显著提升，官方规划2025~2026年用于2nm及以下先进逻辑与高密度存储芯片大规模量产，可有效减少制程步骤、降低缺陷与生产成本。其中包含包含TWINSCAN EXE:5000与TWINSCAN EXE:5200B两款核心机型，都已经获得了国际头部晶圆厂订单，验证与装机按规划推进。
现有NXE系列EUV设备（NA=0.33）则继续承担7nm~3nm节点量产任务，两类EUV系统将长期并行支撑先进制程制造。
上海微电子SSX600系列ArF干式光刻机则在中国大陆实现规模化量产，可满足成熟制程芯片制造需求。

半导体设备包含哪些？实现技术突破的难点在哪些地方？
半导体设备是芯片制造的“母机”，涵盖从硅片到芯片的全流程。其技术突破难点主要集中在精度极限、材料极限和工艺极限。
一、 核心设备分类
1、光刻机：
利用光刻胶和掩膜版，将电路图形“印刷”到硅片上，是决定制程精度的关键。
2、刻蚀机：
将光刻后的图形精确刻蚀到硅片表面，形成三维结构。
3、薄膜沉积设备：
在硅片表面沉积绝缘层、导电层等薄膜材料。
4、离子注入机：
通过高能离子束改变硅片特定区域的电学特性。
5、检测与量测设备：
对制造过程中的缺陷和尺寸进行实时监控。
二、 技术突破难点
1、物理极限挑战：
随着制程进入纳米级，光刻面临衍射极限，需采用极紫外光（EUV）或多重曝光等复杂技术。
2、材料与工艺瓶颈：
新材料（如High-K金属栅）的引入对沉积和刻蚀工艺提出了原子级精度的控制要求。
3、系统集成难度：
设备需在超高真空、超洁净环境下运行，对机械稳定性、热管理和防污染能力要求极高。
