英飞凌实现48V转12V能效突破,可为25辆特斯拉Model3充满电

AI竞争转向能效，ChatGPT日耗电50万度震惊行业！英飞凌OptiMOS™ 6 80V功率MOSFET应用于全球TOP3芯片厂商的AI服务器IBC，实现48V转12V能效突破，单机架年节电1万度，可为25辆特斯拉Model 3充满电。

技术难题与颠覆性优势

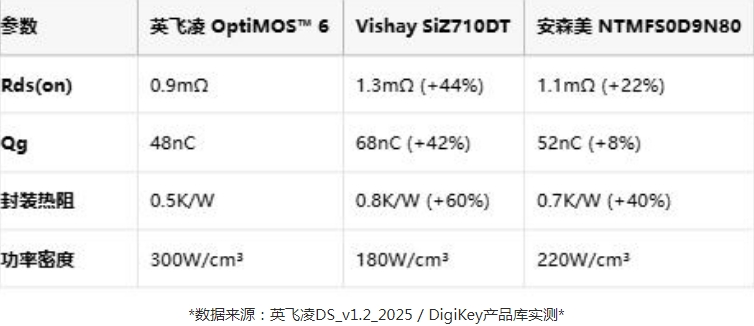

英飞凌的OptiMOS™ 6 80V功率MOSFET通过三大技术亮点实现了能效突破。首先，封装技术的革命性改进包括双面铜柱连接，使热传导路径增加200%，以及0.3mm超薄基板，将寄生电感降低至1.2nH，较传统SO-8减少60%。其次，材料突破方面，第六代沟槽栅技术使电子迁移率提升40%，晶圆减薄至50μm，通态电阻(Rds(on))达到80V电压级全球最低。最后，系统协同优化方面，与TI TPS546C23控制器协同工作，开关频率提升至1MHz，动态死区控制使整机效率曲线平坦化，效率在20%-100%负载范围内均超过95%。

英飞凌OptiMOS™ 6 80V功率MOSFET凭借三大技术亮点实现了显著的能效提升。在封装技术方面，采用双面铜柱连接，使热传导路径增加200%，同时使用0.3mm超薄基板，将寄生电感降低至1.2nH，较传统SO-8封装减少了60%。在材料创新上，第六代沟槽栅技术提升了40%的电子迁移率，并将晶圆厚度减薄至50μm，使通态电阻(Rds(on))达到80V电压级全球最低水平。在系统协同优化方面，与TI TPS546C23控制器协同工作，将开关频率提升至1MHz，并通过动态死区控制使整机效率曲线平坦化，确保在20%-100%负载范围内效率均超过95%。

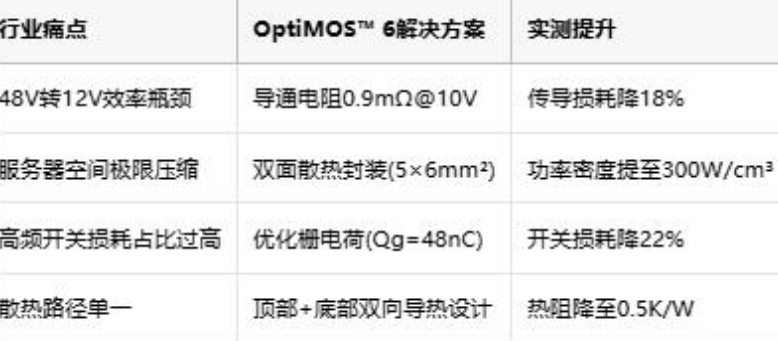

英飞凌的OptiMOS™ 6 80V功率MOSFET攻克两大核心技术挑战

英飞凌攻克了两大核心技术挑战：一是热密度死亡螺旋问题，传统封装在150W功耗时结温达125℃，而英飞凌的DSC封装结合导热硅脂界面材料(导热系数8W/mK)有效解决了这一问题;二是高频开关振铃抑制，通过优化驱动环路电感(<3nH)和电压尖峰抑制(<60V)，在100A/ns切换速率下实现了稳定的性能。

英飞凌的OptiMOS™ 6 80V功率MOSFET典型应用场景及市场前景

英飞凌的OptiMOS™ 6 80V功率MOSFET在多个领域展现了卓越性能。在AI服务器电源中，如NVIDIA GB200 NVL72机柜，每柜集成288颗，总损耗降低1.2kW，液冷系统温差缩减至8℃(原方案15℃)。在边缘AI设备中，如无人机快充模块，体积压缩40%，30分钟可充入80%电量。在自动驾驶计算平台中，该产品耐受200G机械冲击，符合MIL-STD-810H标准。

英飞凌的OptiMOS™ 6 80V功率MOSFET市场前景

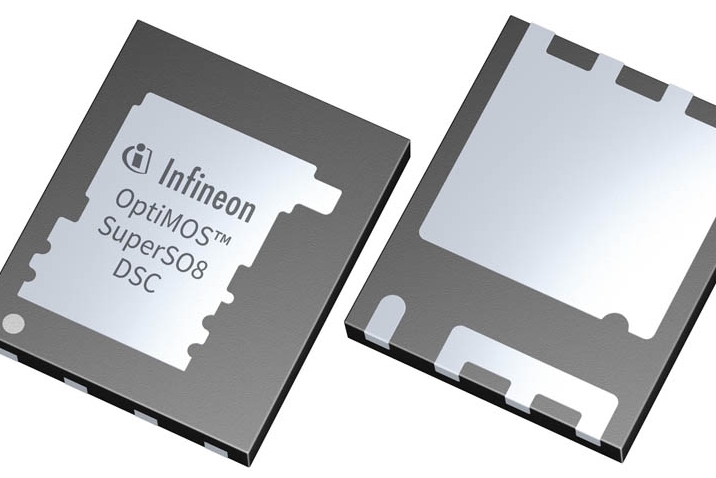

据Omdia预测，2027年AI电源MOSFET市场规模将达84亿美元，80V中压器件年复合增长率26%，双面散热渗透率从2025年的18%升至45%。英飞凌OptiMOS™ 6已应用于AMD/Xilinx新一代加速卡，预计三年内占据数据中心市场35%份额。一颗5×6mm²的MOSFET在2000架数据中心年省10GWh电力，标志着功率半导体从“性能满足”迈向“能效定义”的时代拐点。英飞凌通过DSC封装与第六代沟槽技术的协同创新，为AI算力爆发与碳中和目标找到关键交集点，凸显了芯片散热路径最后一毫米的技术突破价值。
