隔离式精密信号链通过电气隔离技术重构信号传输边界，消除干扰与安全威胁，同时推动集成化与智能化发展。随着技术成熟，它将在多个领域释放高精度测量的价值。未来，结合“隔离+边缘AI”的混合信号链可能成为技术发展的新方向。

一、定义：

隔离式精密信号链是一种高精度信号采集与处理系统，它利用电气隔离技术在阻断共模干扰的同时保持信号完整性。该系统由精密放大器、隔离栅、高分辨率ADC等组成，通过变压器、光耦或磁耦等技术实现三端隔离，确保信号在复杂环境中的“纯净”传输。

二、工作原理：

隔离式精密信号链采用三层防护体系：

噪声隔离层：使用磁隔离器件阻断接地环路和EMI干扰。

信号调理层：集成可编程增益仪表放大器，确保微伏级信号放大不失真。

电源隔离层：使用推挽式DC-DC驱动器驱动隔离变压器，避免电源扰动影响ADC采样。

三、核心作用：

隔离式精密信号链在安全防护、精度保障和系统简化方面具有全面升级作用。例如，在化工防爆场景中，隔离式安全栅可限制能量，避免引发爆炸;在医疗CT机的生物电信号采集中，其DNL误差低，精度高;ADI的μModule方案简化设计周期。

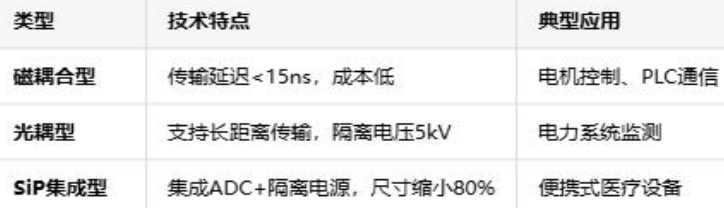

四、分类与技术路线： 隔离式精密信号链根据不同的应用需求和技术特点进行分类，包括光耦隔离、磁隔离等技术路线。

五、功能模块拆解：

隔离栅：如ADuM120N光耦器件，抗干扰能力强。

精密放大器：如ADA4627-1 JFET运放，适用于微弱信号。

滤波模块：内置单极点RC滤波器，抑制电荷反冲。

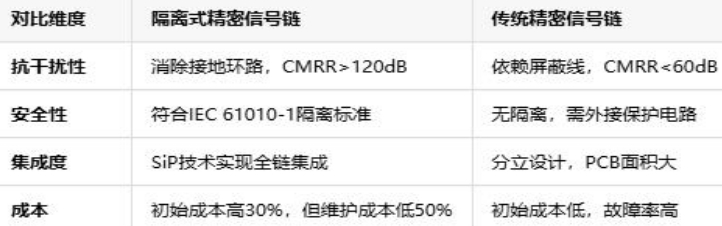

六、与传统链的差异化竞争力： 隔离式精密信号链在抗干扰、精度和系统集成方面具有明显优势。

七、应用领域与行业趋势：

当前应用：

工业4.0：用于数控机床振动监测，降低误报率。

新能源：光伏逆变器中提升采样精度。

未来趋势：

AIoT驱动微型化：预计边缘节点将更多采用集成方案。

材料革新：GaN隔离器件提升耐温能力，适配特殊需求。

协议融合：支持TSN，实现同步采集。
