模拟芯片是处理连续信号的集成电路，广泛应用于从智能手机音频放大到工业传感器信号调理的各个领域，是现实世界与数字世界的重要“桥梁”。然而，其设计与制造面临高精度、低噪声、长生命周期等挑战。本文将解析模拟芯片的定义、功能模块、与数字芯片的差异、技术门槛、行业现状及未来趋势。

一、模拟芯片的定义与典型功能模块

(一)定义

模拟芯片处理连续函数形式的模拟信号，通过电阻、电容、晶体管等元件实现信号放大、滤波、变换等功能。与数字芯片处理离散的0/1信号不同，模拟芯片直接处理声、光、温度等物理量转换的连续电信号。

(二)典型功能模块

放大器：如运算放大器(OPA)，用于微弱信号放大(如ECG医疗信号)，要求低噪声(0.15μVpp)和高共模抑制比(CMRR>120dB)。

数据转换器：ADC(模数转换器)和DAC(数模转换器)，实现模拟与数字信号的相互转换，24位高精度ADC是工业测量的主流。

电源管理芯片：包括LDO稳压器、DC-DC转换器，为系统提供稳定电压，效率可达96.5%(如GaN器件方案)。

传感器接口：处理温度、压力等传感器的模拟输出，需集成抗混叠滤波和校准电路。

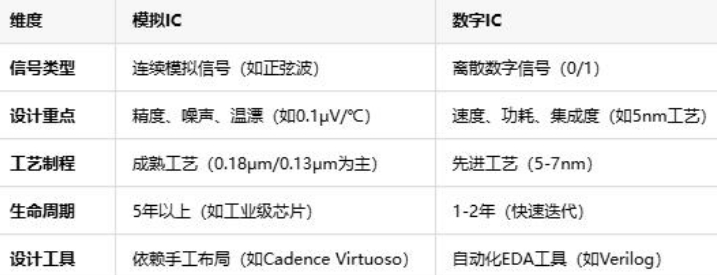

二、模拟IC与数字IC的本质区别

(内容略，可根据需要补充)

三、模拟IC的设计难点与技术门槛

(一)设计难点

非理想效应：寄生电容、热噪声等导致信号失真，需通过拓扑优化(如斩波稳零技术)抑制。

多学科交叉：需精通半导体物理、电路设计及工艺制程，工程师培养周期长达10-15年。

经验依赖：布局对称性、参数匹配(如差分对管)直接影响性能，无标准化解决方案。

(二)制造与工艺特点

特殊工艺需求：如高压BCD工艺(用于电源管理)、RF CMOS(用于射频前端)，与数字芯片的标准化工艺差异显著。

封装挑战：模拟信号易受干扰，需采用低寄生参数封装(如QFN、晶圆级封装)。

四、应用领域与行业现状

(一)应用领域

工业：电机控制、PLC系统(依赖高精度ADC和隔离技术)。

医疗：心电图机、血糖仪(需μV级信号采集和低漏电流隔离)。

汽车：电池管理(BMS)、自动驾驶传感器(GaN器件提升效率)。

通信：5G射频前端(如PA、LNA)，占模拟芯片市场的36%。

(二)行业现状

双龙头垄断：TI(电源管理)和ADI(信号链)合计占全球28%份额，国产厂商如圣邦微、思瑞浦聚焦中低端消费电子。

国产替代瓶颈：高端领域(如车规级ADC)仍依赖进口，工艺和IP积累不足。

五、发展趋势与未来突破

(一)新材料与新架构

GaN/SiC器件：提升电源管理效率(如TI的150V/ns开关速度方案)。

AI赋能设计：机器学习优化电路参数，缩短设计周期(如ADI的自动布局工具)。

(二)集成化与智能化

SoC方案：如ADI的μModule集成信号链，尺寸缩小60%。

自适应技术：动态调整滤波器带宽和增益，降低功耗30%。

(三)国产化机遇

政策扶持：国产厂商加速向汽车、工业领域转型(如纳芯微的车规芯片)。

模拟芯片以其“高精度、长生命周期”的特性，在数字化浪潮中仍不可替代。尽管面临设计复杂、工艺门槛高的挑战，但通过新材料(GaN)、新架构(SoC)和智能化技术的融合，其性能边界将持续拓展。对国产厂商而言，突破高端市场需在核心技术(如车规级ADC)和产业链协同上持续投入，方能实现从“替代”到“引领”的跨越。
