一、磁敏二极管的工作原理

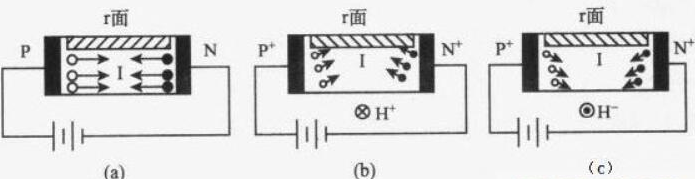

无磁场时的工作状态

当磁敏二极管未受到外界磁场作用且外加正偏压时，P区的空穴大量注入N区，同时N区的电子注入P区，形成电流。只有少量电子和空穴在中间区域(I区)复合。

正向磁场作用下的工作状态

当磁敏二极管受到正向磁场作用时，电子和空穴受到洛伦兹力作用而向复合区(r区)偏转。由于r区的复合速度比I区快，电流因复合增加而减小。

反向磁场作用下的工作状态

当磁敏二极管受到反向磁场作用时，电子和空穴受到洛伦兹力作用向光滑面偏转，复合率降低，电流增大。反向偏置时，磁敏二极管仅流过微小电流，几乎不受磁场影响。

磁电转换原理

磁敏二极管通过磁场强度变化导致电流变化实现磁电转换。复合面与光滑面的复合速率差异越大，磁敏二极管的灵敏度越高。

二、磁敏二极管的优势

磁敏二极管采用电子与空穴双重注入效应及复合效应原理工作，具有高灵敏度。

在正、负磁场作用下，输出信号增量方向不同，可判别磁场方向。

相比霍尔元件，磁敏二极管探测灵敏度更高，且具有体积小、响应快、无触点、输出功率大、线性特性好等优点。

三、磁敏二极管的应用场合

磁敏二极管广泛应用于磁力探测、无触点开关、位移测量、转速测量及其他自动化设备中。
